Van kim điều khiển lưu lượng nước TIS - Italy Plunger Valve

Lượt xem: 458
Giá bán: Liên hệ - 0933.70.55.33

VAN KIM ĐIỀU KHIỂN LƯU LƯỢNG TIS - ITALY

TIS PLUNGER CONTROL VALVE



ĐẶC ĐIỂM CHÍNH


Van piston được thiết kế chủ yếu để điều chỉnh lưu lượng và áp suất trong các đường ống dẫn nước. Việc điều khiển được thực hiện bằng một chuyển động theo trục của pit tông, theo cơ chế cán - cần - tay quay (Shaft - Rod - Crank)

Một pit tông được đặt ở giữa van, trong buồng được thiết kế đặc biệt để bảo vệ nó khỏi dòng nước và tránh tiếng ồn và tổn thương từ bọt khí, đồng thời đảm bảo hoạt động không rung.

Dòng nước được dẫn thông qua một buồng hình vòng tròn xung quanh trung tâm thân của van. Phần mặt cắt của buồng này giảm liên tục từ cửa vào đến cửa ra, làm cho tốc độ dòng chảy tăng lên và áp suất giảm xuống.

Hình dạng hình học lý tưởng này bảo vệ đường ống từ các bong bóng tạo bọt, chảy hướng về phía trung tâm của mặt bích đầu ra.


LIÊN HỆ: 0933 70 55 33 - Tinh.pham@Topvan.vn
  • Chi tiết
  • Comment

DỮ LIỆU THIẾT KẾ

Sự cân bằng hoàn hảo giữa các buồng thượng lưu và hạ lưu cho phép van pittông vận hành dưới mức Mô men xoắn thấp.

Cơ chế hoạt động bao gồm một liên kết, trục và thanh nối được làm bằng thép không gỉ. Tất cả các bộ phận chuyển động được đỡ bởi các gối đỡ bằng đồng.

Mặt trượt của pit tôn máy hoàn toàn bằng thép không gỉ và được dẫn hướng bởi các thanh trượt đảm bảo sự ổn định trong mọi điều kiện hoạt động. Các khối trượt được gắn vào thân van để bảo trì rất dễ dàng.

Vòng đệm bằng thép không rỉ được gắn vào thân van. Nó được thiết kế để đảm bảo làm kín hoàn hảo và dễ dàng bảo trì các thành phần bên trong van.

Đệm làm kín được làm bằng cao su polyurethane, với đệm chính chèn trực tiếp vào đầu piston và bề mặt đệm, với đặc điểm chống thấm đặc biệt, được chèn vào một ron tương thích trong thân van.


Thiết kế đặc biệt hướng chất lỏng theo trục của van, nơi dòng nước chảy ra va chạm với nhau, tiêu tan hết năng lượng và bảo vệ thành của ống hạ lưu.

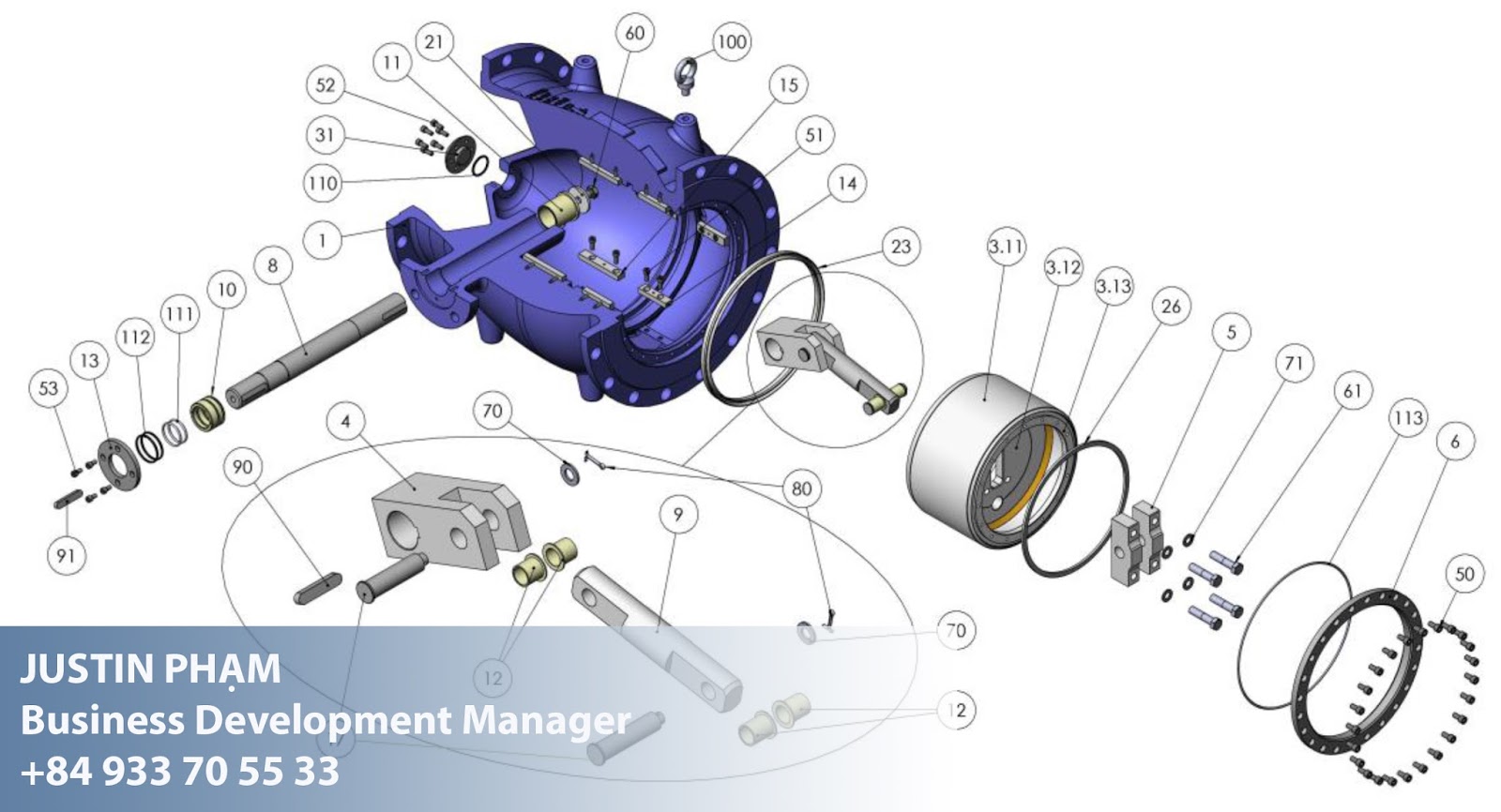

VẬT LIỆU CHẾ TẠO
Van điều khiển lưu lượng nước TIS - Italy
1. Thân: Gang dẻo GGG40/ GGG50 phủ FBE
3. Pit tôn: Inox 304 (Hàn + phủ FBE)
6. Đệm ron: Inox 304
8. Trục: Inox 420
9. Cần kết nối: Inox 420
14/15. Ổ trượt: đồng thiếc
110/113. Đệm làm kín: EPDM

THÔNG SỐ KỸ THUẬT

CHUẨN THIẾT KẾ
Thử nghiệm thủy lực theo EN 1074-5;
· Tương thích với EN 1074-5;
· Các bộ phận tiếp xúc với nước phù hợp với DM 174 ngày 6 tháng 4 năm 2004, KTW, DVGW W270, WRAS;
· Thân 1 mảnh được làm bằng gang đúc loại GJS 400-15 EN 1563 (GS 400-15);
· Mặt đối diện theo tiêu chuẩn EN 558 Series 15 (DN + 200mm);
Kích thước mặt bích theo tiêu chuẩn EN 1092-2;
· Tất cả các loại vít, vòng đệm và đai ốc được làm bằng thép không gỉ A2-70 EN ISO3506-1 (bên trong);
· Piston có áp suất thấp có thể di chuyển được với mô men xoắn tối thiểu 1.4301 EN10088-3 (AISI304) hoặc 1.4306
EN10088-3 (AISI304L);
· Ron bằng 1.4408 + AT EN10283 (AISI316);
· Vòng giữ kín làm bằng 1.4301 EN10088-3 (AISI304);
Cơ cấu kết nối:
* Được tạo bởi 1.4028 EN10088-3 (AISI420B);
* Trục an toàn được làm bằng 1.4028 EN10088-3 (AISI420B);
* Thanh kết nối được làm bằng 1.4301 EN10088-3 (AISI304);
· Tất cả các bộ phận quay của cơ chế kết nối thanh đều được hỗ trợ bằng vòng bi bằng đồng không cần bảo trì.
· Đệm kín chính được bảo vệ khỏi dòng nước, làm bằng HPU (polyurethane);
· Đệm kín của con lăn piston được làm bằng đệm ma sát thấp bằng HPU (polyurethane);
Hộp số này thích hợp để kết nối với thiết bị truyền động điện với dải ISO 5211;

· Bảo vệ chống ăn mòn bên trong và bên ngoài với FBE (fusion bounded epoxy) , màu xanh lam RAL 5015, độ dày 300μm;

GIỚI HẠN HOẠT ĐỘNG

Nhiệt độ hoạt động: (nhiệt độ nước) min. + 0 ° C (không đông) tối đa + 70 ° C (khi yêu cầu lên đến 90 ° C).
· Nhiệt độ bảo quản: (Nhiệt độ phòng) min. - Tối đa 20 ° C + 70 ° C.

· Chênh Áp suất tối thiểu cho phép: 0.2 bar

THIẾT BỊ ĐIỀU KHIỂN CHÍNH
Van điều khiển lưu lượng T.i.S  - Italy
1. Van chính
2. Van điều khiển bằng tay quay
3. Van điều khiển bằng động cơ điện
4. Van điều khiển bằng động cơ khí nén
5. Van điều khiển bằng xy lanh khí nén + cân đối trọng
5. Van điều khiển bằng phao

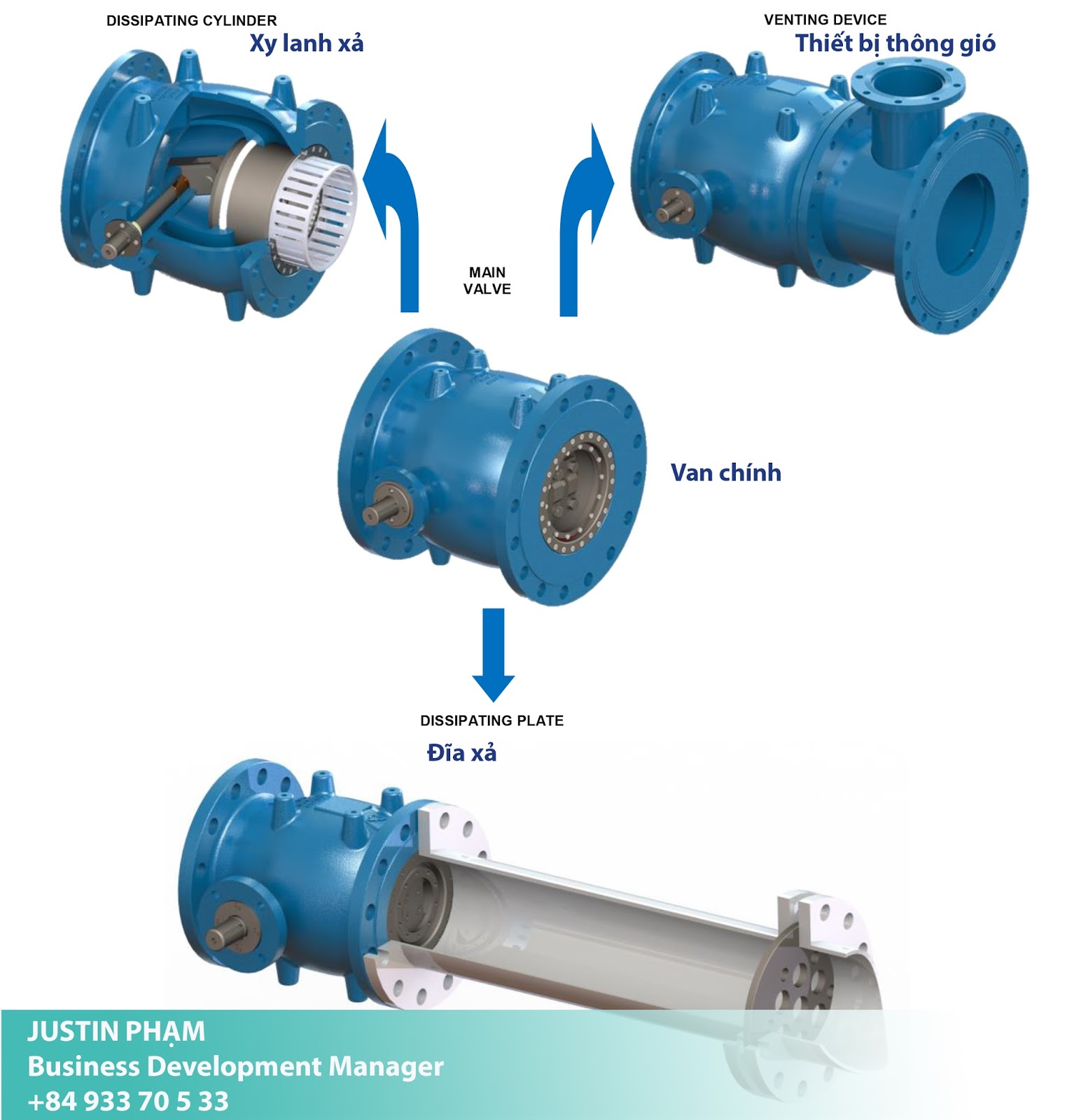

 PHỤ KIỆN


Van điều khiển lưu lượng nước T.i.S - Italy

Van điều khiển lưu lượng nước T.i.S có thể đi kèm các phụ kiện:
- Xy lanh xả
- Thiết bị thông gió
- Đĩa xả

 XY LANH XẢ

Van có thể được trang bị xi lanh xả bằng thép không rỉ đặc biệt để chia dòng đầu ra thành các tia chất lỏng xuyên tâm va chạm tại trục trung tâm van.

Thiết bị này cung cấp một đường cong tản nhiệt năng lượng được điều chỉnh theo các điều kiện hoạt động thực tế của van và dựa trên yêu cầu hiệu quả của nhà máy.

Các bình xylanh tiêu chuẩn có sẵn để tăng khả năng chống lại bọt khí và gia tăng độ sụt áp

Các bình xylanh có thể được trang bị với kích thước, hình dạng, và khẩu độ được tính dựa trên điều kiện hoạt động có hiệu quả của van. Ví dụ, có thể giới hạn headloss ở khẩu độ van cao hơn, và đảm bảo kháng bọt khí cao ở khẩu độ nhỏ.
Van điều khiển lưu lượng nước T.i.S - Italy
 ĐĨA XẢ


Trong trường hợp áp thủy lực cao, khi xi lanh không đủ để đảm bảo tản áp, nó nên được kết hợp với tấm xả đục lỗ gắn kết dưới van. Một đĩa xả được thiết kế phù hợp sẽ làm giảm áp thủy lực và hỗ trợ hoạt động tiêu tan bớt áp.

Tùy thuộc vào số lượng, kích thước và độ nghiêng của các lỗ, một tấm đĩa xả sẽ cung cấp các giá trị tiêu hao tải khác nhau, nâng cao hiệu suất tổng thể của van.


Chiều dài ống dẫn tối thiểu được đề nghị ở đầu dòng của tấm tiêu tán là LPIPE ~ 5 x Van DN. Đường kính bên ngoài của một tấm đĩa xả thích hợp cho việc kết nối bằng một mặt bích theo chuẩn EN1092-2. Đệm làm kín được đề nghị là loại phẳng (Theo yêu cầu, một tấm đĩa xả có thể được làm bằng các con hình chữ O)
Van điều khiển lưu lượng nước T.i.S - Italy
THIẾT BỊ THÔNG GIÓ


Cavitation có thể xảy ra do độ ép ở gần mặt bích hoặc ống dưới dòng của van. Điều này có thể tránh được bằng cách lắp van với thiết bị thông gió thích hợp để hút không khí và bù đắp sự tràn chất lỏng, do đó giảm thiểu nguy cơ bong bóng, đảm bảo hoạt động an toàn của van và bảo vệ phần hạ lưu của nhà máy.

Khi lắp đặt thiết bị thông khí, phụ kiện Silencer AS có thể hữu ích để hạn chế phát thải tiếng ồn.

Hệ thống Silencer AS được lắp trực tiếp vào ống hút khí thải:
Phát thải tiếng ồn thấp, Silence AS có thể giảm tiếng ồn xuống đến 30 decibel
Dễ dàng để cài đặt
Tiết kiệm chi phí, không cần đường ống để nối khí bên ngoài
Van điều khiển lưu lượng nước T.i.S - Italy
PHIÊN BẢN ĐẶC BIỆT

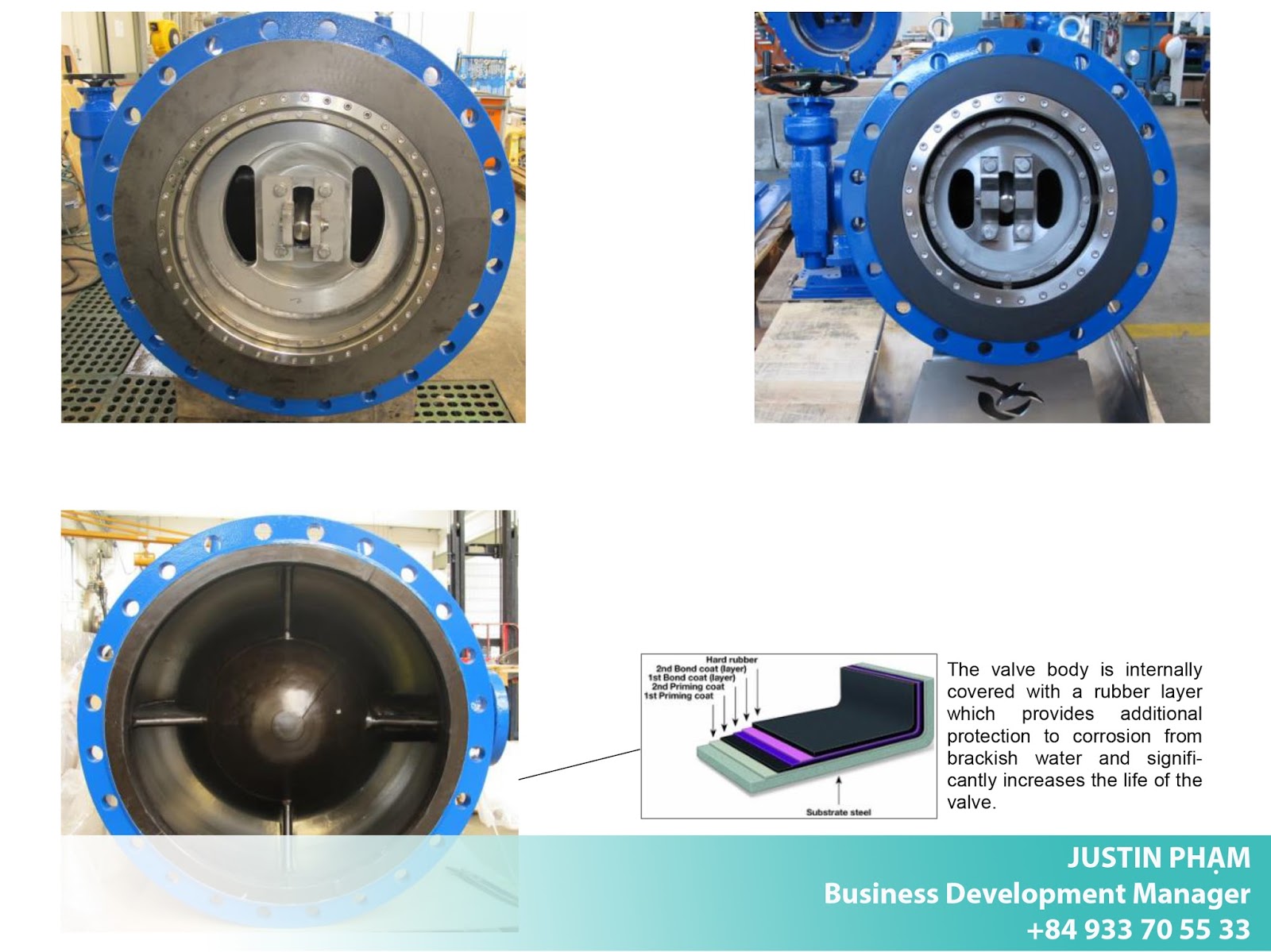

VAN BỌC CAO SU LƯU HÓA

Van xử dụng cho dung dịch muối (nước biển hoặc khử muối) hoặc môi trường ăn mòn phải chống lại sự tấn công hóa học từ các ion clorua. Bề mặt van epoxy tiêu chuẩn sẽ nhanh chóng bị mài mòn do sự xâm nhập của chất lỏng.

Giải pháp tốt nhất có thể để đảm bảo tuổi thọ van kéo dài và hoạt động an toàn của các nhà máy là bảo vệ hoàn toàn bề mặt van bên trong với lớp lót bằng nhựa cứng 3 mm đảm bảo không có các bộ phận kim loại tiếp xúc với chất lỏng ăn mòn. Lớp lót được ứng dụng bằng cách gia nhiệt các nguyên tố lên khoảng 135 ° -145 ° C và dán các tấm cao su lên bề mặt tại áp suất khoảng 4,5 bar.

Các bộ phận khác của van tiếp xúc với chất lỏng được làm bằng thép không gỉ duplex và AISI316, có tính chống ăn mòn cao với sự có mặt của các ion hòa tan trong nước.


Các ứng dụng tiêu biểu cho các van này là: các nhà máy xử lý nước, nhà máy lọc nước, mỏ, xử lý nước công nghiệp, các nhà máy xử lý khoáng sản
Van điều khiển lưu lượng nước TIS - Italy
Bên trong thân van được bọc một lớp cao su cứng, cung cấp khả năng bảo vệ tốt hơn khỏi sự ăn mòn từ nước mặn và gia tăng đáng kể tuổi thọ của van.

VAN THÉP

Trong các ứng dụng áp suất cao (PN ≥ 64 bar) thân van được làm bằng thép hàn P355N (độ bền cơ học cao) và vật liệu hàn thích hợp. Các ứng dụng tiêu biểu bao gồm các nhà máy thủy điện có đầu thủy lực cao, hệ thống làm tuyết, các hệ thống thử nghiệm, và các hệ thống chịu áp lực cao
Van điều khiển lưu lượng nước T.i.S - Italy

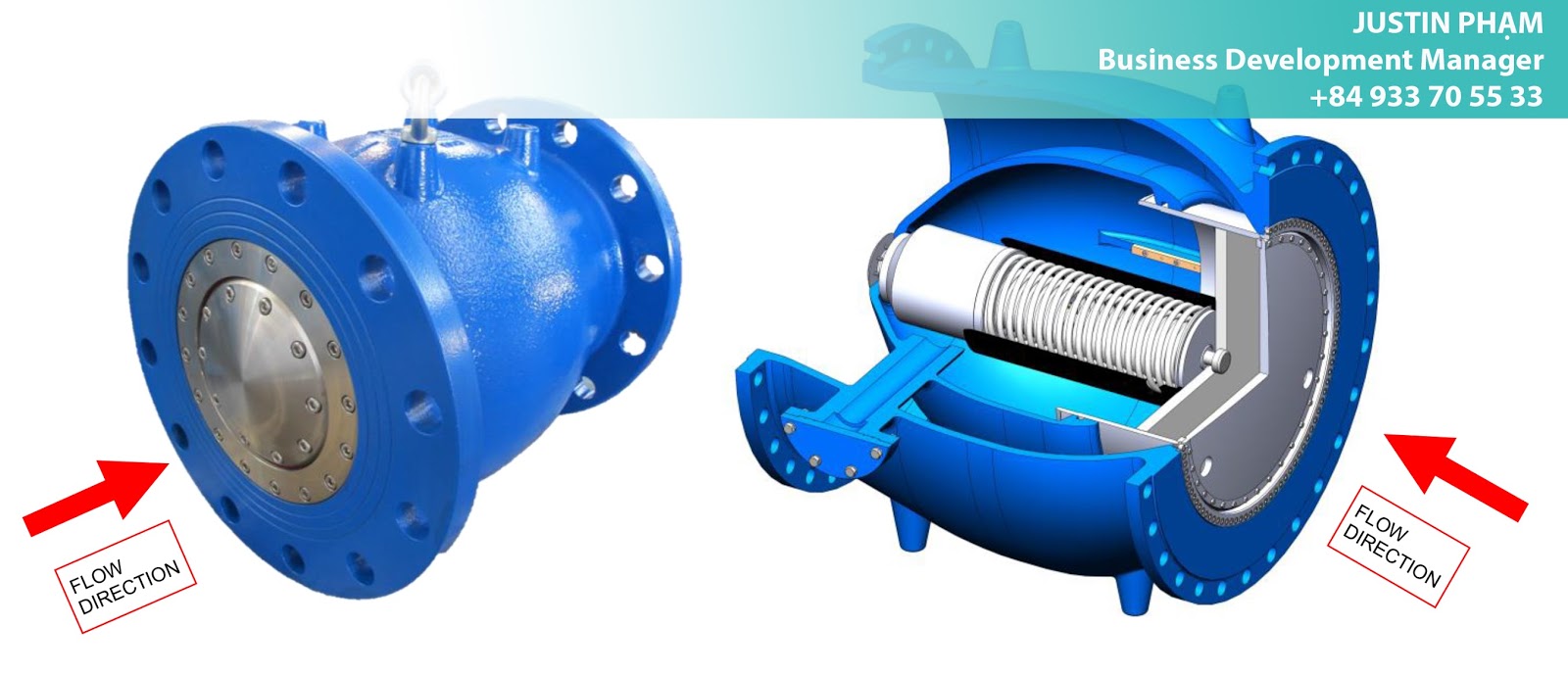

VAN MỘT CHIỀU

Van kiểm tra/ van một chiều được thiết kế để thực hiện một chức năng giữ chất lưu lại, thường là hạ lưu của trạm bơm.
Van điều khiển lưu lượng nước/ kết hợp van một chiều T.i.S - Italy
Trong trường hợp ngừng bơm, một van kiểm tra đóng pit tông lại nhanh chóng bằng hệ thống lò xo
trước khi dòng chảy có thể đảo ngược vào bơm với nguy cơ thiệt hại.


Đệm làm kín được bảo vệ bởi áp lực tạo ra trong thùng bên trong dưới áp lực hồi ngược, tăng cường
hoạt động của lò xo.



Pít tông van được hỗ trợ bởi bốn thanh hướng dẫn tự bôi trơn bên ngoài, đảm bảo hoạt động trơn trượt.
Các tính năng này đảm bảo van kiểm tra có độ bền và độ tin cậy cao.

Van một chiều
1. Thân: Gang đúc
2. Thanh trượt: Đồng thiếc
3. Cửa sập/ pít tông: Inox 304
4. Ron: Inox 304
5. Lò xo: Inox

HƯỚNG DẪN LẮP ĐẶT

1. Điều khiển lưu lượng và áp suất


Các van được sử dụng thường xuyên nhất để giảm áp lực hoặc điều khiển dòng chảy là các
van màng, nhưng những van này có những hạn chế đối với hành vi và kích thước thủy lực.


Van pít tông cũng thích hợp để kiểm soát chính xác và đáng tin cậy áp lực và dòng chảy,
và chúng có lợi thế về đường kính danh định từ DN 80 đến DN 1800. Khác với các van màng
(chỉ hoạt động bằng thủy lực).



Van xi lanh đòi hỏi một thiết bị truyền động bên ngoài, có thể được vận hành bằng tay, điện tử,
khí nén, thủy lực, bằng thiết bị phao, hoặc bằng trọng lực (xi lanh với cân đối trọng). Áp suất
hoặc dòng chảy có thể được kiểm soát bằng các bộ truyền động bên ngoài để giảm hoặc tăng
chiều ngang bên trong van, được chỉ huy bởi một bộ phận bên ngoài (PLC) kết nối với các thiết
bị đo áp suất (được lắp ở thượng lưu và hạ lưu của van xả) hoặc một máy đo lưu lượng
(Thượng lưu của van pit tông)
Cấu hình điều khiển lưu lượng                       -                       Cấu hình điều khiển áp suất
2. Điều khiển mực nước


Van xi lanh có thể kiểm soát hồ chứa để duy trì mực nước liên tục bất kể nhu cầu nước.
Điều quan trọng là lựa chọn cẩn thận đường kính van theo các thông số thủy lực của hệ thống:
nếu van có kích thước quá lớn, có thể có sự dao động của cấp độ bể hoặc thời gian cần thiết

để đạt đến mức mong muốn có thể quá lâu.
Van điều khiển bằng động cơ điện kèm cảm biến mực nước - Van có cân đối trọng và phao
Van cho nhà máy thủy điện
3. Van By-pass - Van phụ
Một van xi lanh có thể được sử dụng như:
- Van phụ để lắp đặt thủy điện để bảo vệ máy phát tua-bin hoặc khi phục vụ tuabin;

- Van phụ để làm đường ống lớn.
Van phụ cho hệ thống máy phát tua bin - Ban phụ cho đường ống lớn


ỨNG DỤNG ĐIỂN HÌNH - NHÀ MÁY THỦY ĐIỆN
4. Xả bớt áp thủy lực quá cao




Van xi lanh được sử dụng để xả tự do ở hạ nguồn.
Một ví dụ điển hình là van xả đập.
Van xả đập thủy điện

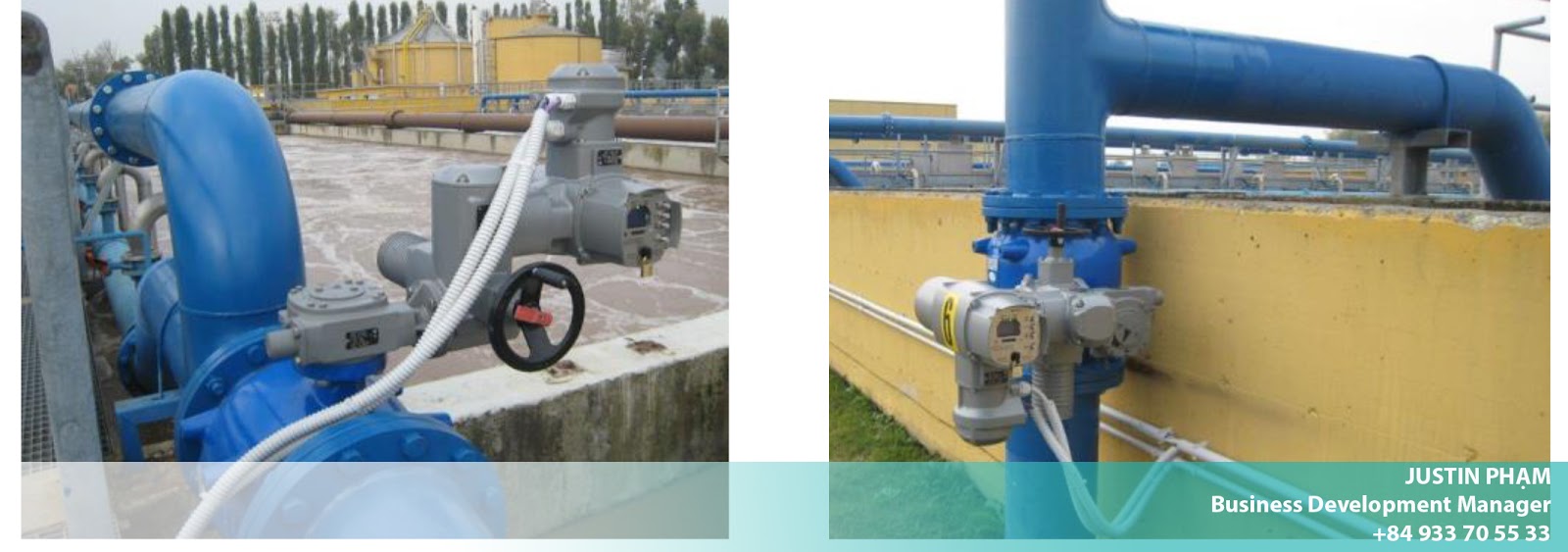

5. Ứng dụng khí





Van pít tông có thể được sử dụng để điều chỉnh tốc độ/ lưu lượng dòng không khí vào các nhà máy
xử lý nước.
Van điều khiển lưu lương T.i.S - Italy


Van xả để điều hòa luồng không khí vào bể nitrat hóa: van được trang bị một động cơ điện.

ĐẶC ĐIỂM CHÍNH

- Điều chỉnh chính xác để thay đổi tốc độ luồng không khí dựa trên thông số tập trung oxy
hoà tan của bể.
- Vận hành quạt tối ưu với kết quả tiết kiệm năng lượng tổng thể cho nhà máy

THÔNG SỐ KỸ THUẬT

- Độ sụt áp qua van: lên đến 1 bar
- Nhiệt độ hoạt động: + 0 ° C đến 100 ° C

Các ứng dụng tiêu biểu: Ở các nhà máy xử lý nước, hạ lưu máy thổi cho đầu vào không khí vào bể
(nitrat hóa, sơ chế, vv).
Chúng có thể được sử dụng với các loại khí khác nhau bao gồm: không khí, nitrogen,
carbon dioxide. Chúng không thể được sử dụng với các loại khí dễ cháy và / hoặc ăn mòn.

NHỮNG ĐẶC ĐIỂM CHÍNH:

- Điều chỉnh chính xác để thay đổi tốc độ luồng không khí dựa trên các thông số tập trung oxy
hoà tan của bể.
- Vận hành quạt tối ưu với kết quả tiết kiệm năng lượng tổng thể cho nhà máy.
- Trong các ứng dụng không khí, việc sử dụng một xi lanh rãnh cho phép tối ưu hóa hiệu suất
van, thay đổi đường cong điều chỉnh trên cơ sở các yêu cầu hiệu quả. Điều này làm cho bạn có thể
điều chỉnh sự di chuyển của cửa chập trên cơ sở sự thay đổi dòng chảy.
- Các xy lanh có khe được dùng cho ứng dụng có áp suất cao.
Van pít tông có rãnh để điều khiển khí
