Van thủy lực điện từ đóng mở từ xa TIS Italy Electric Remote Control Valve M3700

Van đóng mở thủy lực điều khiển điện từ xa T.i.S - Italy

NGUYÊN LÝ HOẠT ĐỘNG

Van được điều khiển bởi van điện từ ba ngả, có thể hướng hoặc xả một lượng nước từ buồng van để đóng hoặc mở van hoàn toàn. Van từ DN300 đến DN1000 có 2 van phụ ( 1 van thường đóng và 1 van thường mở) để giúp van hoạt động nhanh chóng. Có thể điều chỉnh tốc độ đóng-mở van. Đối với những đòi hỏi ứng dụng cơ bản, van chính có thể thường mở và chỉ đóng lại khi van điện từ được kích hoạt, hoặc van chính có thể ở dạng thường mở, chỉ đóng lại khi van điện từ được kích hoạt.

Có nhiều loại van điện từ với điện áp khác nhau có thể được áp dụng, có thể là dạng monostable hoặc bistable (có 2 trạng thái ổn định). Theo yêu cầu, ngoài áp suất trong đường ống, có thể cấp thêm mạch điều khiển từ nguồn bên ngoài, có thể là nước hoặc khí. Áp suất cấp từ ngoài vào phải lớn hơn áp suất trong đường ống.

ỨNG DỤNG TÍCH HỢP THÊM

- 2 chiều (Đóng từ 2 chiều dòng chảy)
- Một chiều
- Chức năng điều khiển đóng-mở bằng phao (điều khiển an toàn).
- Xả áp vượt mức (ngay cả khi van được đóng bằng điều khiển từ xa)
- Đóng chống nước va
- Điều tiết lưu lượng, áp suất, mực phao, áp điện...

SƠ ĐỒ NỐI MẠCH

VAN CHÍNH THƯỜNG ĐÓNG

1. Van chính
2. Van bi cách ly
3. Y lọc
4. Van kim 2 chiều
5. Van phụ đến đường thường mở VA200
6. Van phụ đến đường thường đóng VC200
7. Bộ hiển thị vị trí
8. Van điện từ 3 ngả
10. Đồng hồ áp suất


VAN CHÍNH THƯỜNG MỞ

1. Van chính
2. Van bi cách ly
3. Y lọc
4. Van kim 2 chiều
5. Van phụ đến đường thường mở VA200
6. Van phụ đến đường thường đóng VC200
7. Bộ hiển thị vị trí
8. Van điện từ 3 ngả
10. Đồng hồ áp suất

ỨNG DỤNG ĐIỂN HÌNH

Van đóng-mở thủy lực điều khiển điện từ xa

VAN ĐIỀU KHIỂN ĐIỆN TỪ ĐÓNG-MỞ

Van điều khiển điện từ đóng-mở

NGUYÊN LÝ HOẠT ĐỘNG

Khi hệ thống điều khiển điện từ được kích hoạt mở, van chính sẽ mở hoàn toàn. Khi kích hoạt đóng, van sẽ đóng chặt lại. Có 2 phiên bản: Thường đóng và Thường mở. Tốc độ đóng-mở có thể được điều chỉnh bằng cách điều chỉnh van kim được gắn trên buồng chính của van.

Van điện từ có thể được điều khiển bởi các thiết bị từ xa như thiết bị hẹn giờ, rờ le...

Những van này thường được sử dụng khi ứng dụng đòi hỏi việc điều khiển dòng chảy đóng-mở từ xa đường ống hay đóng-mở dòng chảy đi vào bể chứa.

Lựa chọn van điện từ: Dạng monostable hoặc bistable

ỨNG DỤNG TÍCH HỢP THÊM

- Chức năng một chiều để ngăn dòng chảy ngược khi áp suất đầu ra cao hơn áp suất đầu vào.
- Van chính mở hoàn toàn, cho phép dòng chảy ngược khi áp suất đầu ra cao hơn áp suất đầu vào
- Chức năng điều khiển phao (chức năng an toàn)
- Chức năng điều khiển độ cao (chức năng an toàn)
- Dòng chảy 2 chiều
- Có van điện từ IP68
- Chức năng xả áp
- Điều khiển chống nước va áp suất đầu vào tối đa
- Điều khiển lưu lượng, áp suất, mực nước...

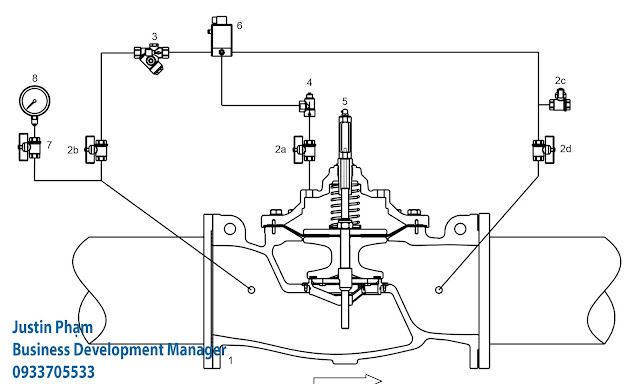

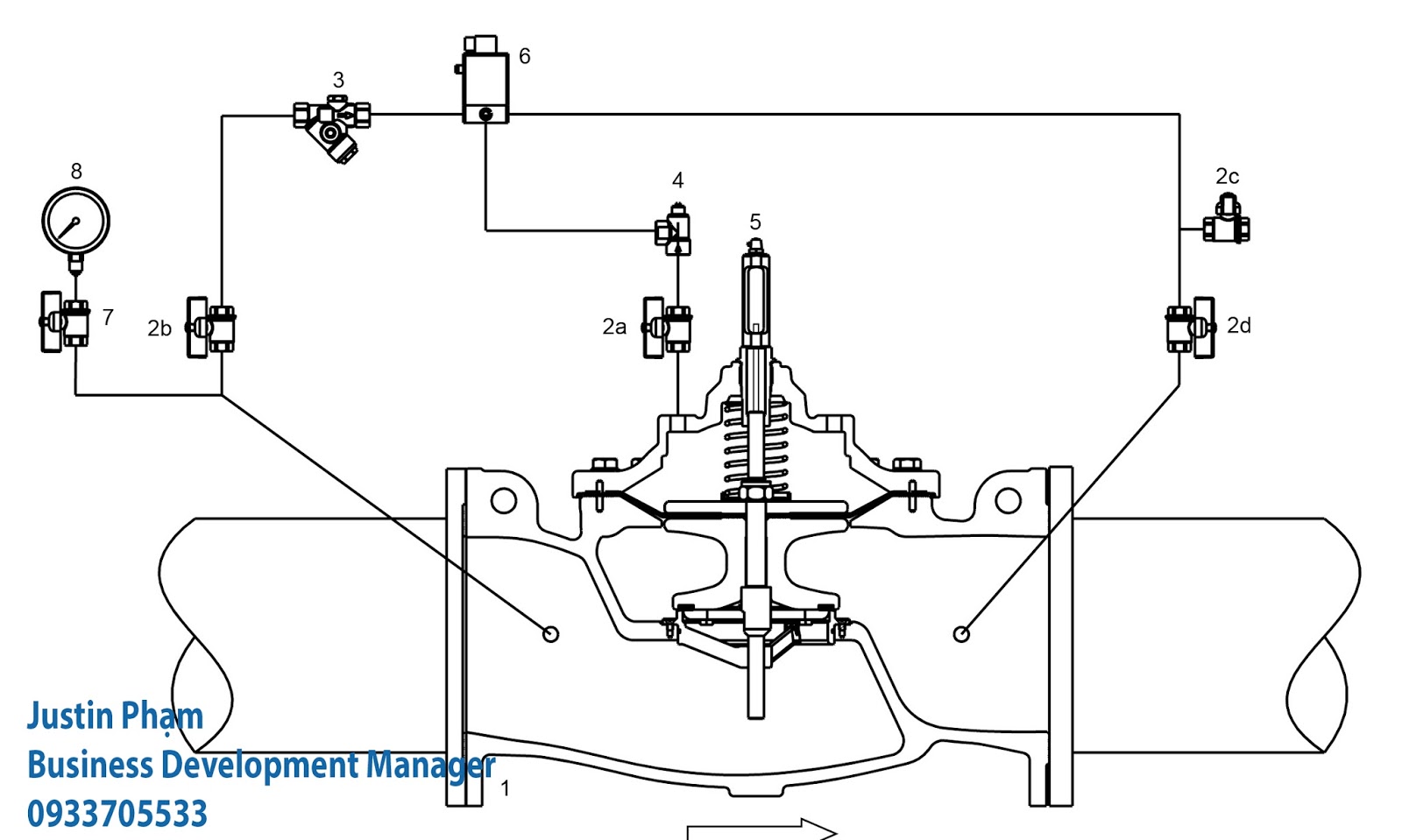

SƠ ĐỒ NỐI MẠCH

Van điều khiển điện từ đóng-mở

1. Van chính
2. Van bi cách ly
3. Y lọc
4. Van kim 2 chiều
5. Bộ hiển thị vị trí
6. Van điện từ 3 ngả
8. Đồng hồ áp suất


Van điều khiển điện từ đóng-mở
